Redresseur de module à puissance constante de 30 kW dans une station de recharge pour véhicules électriques

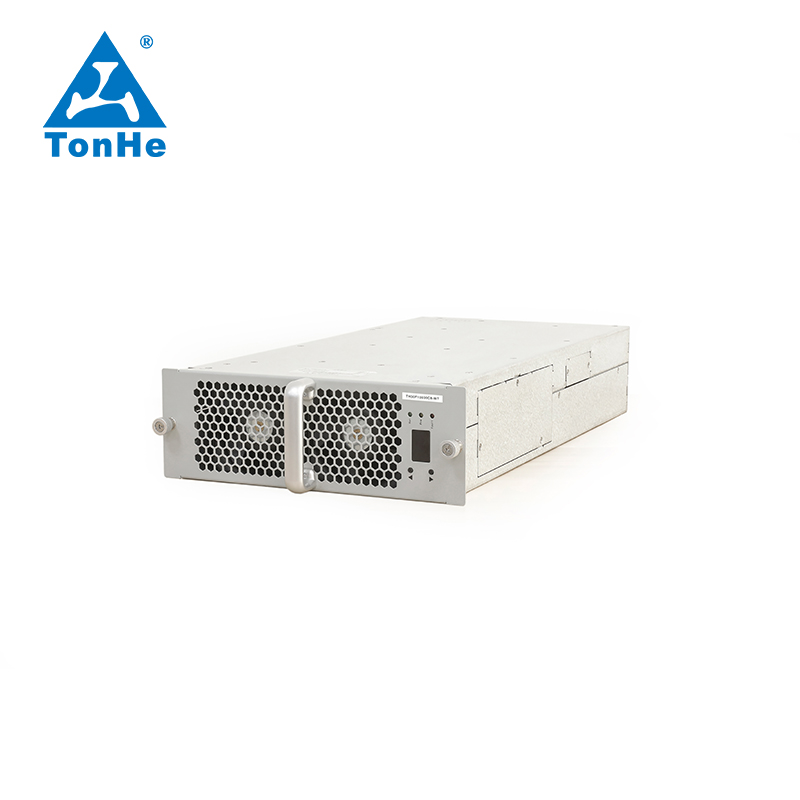

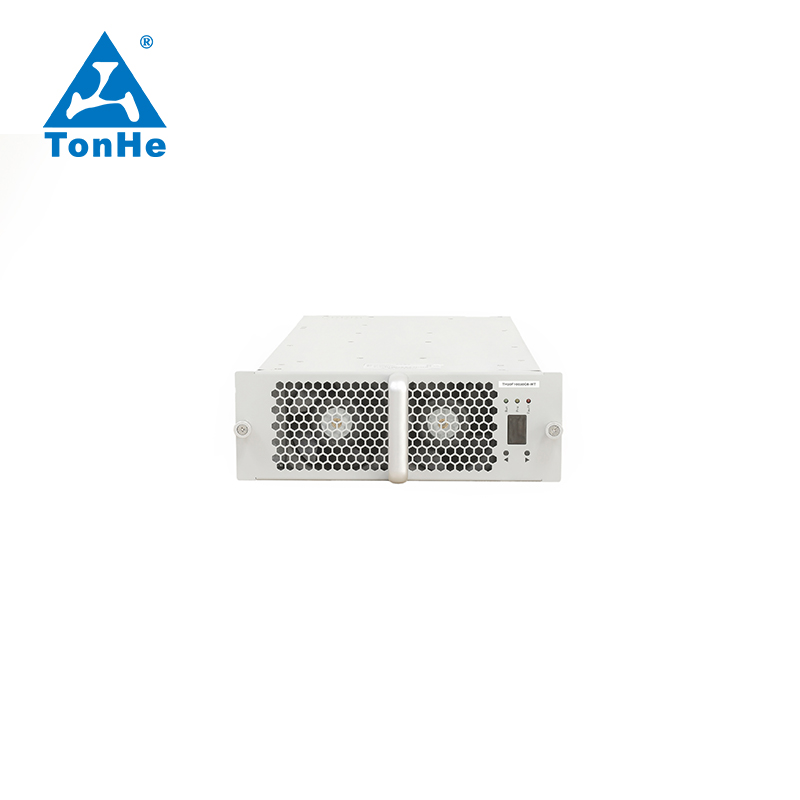

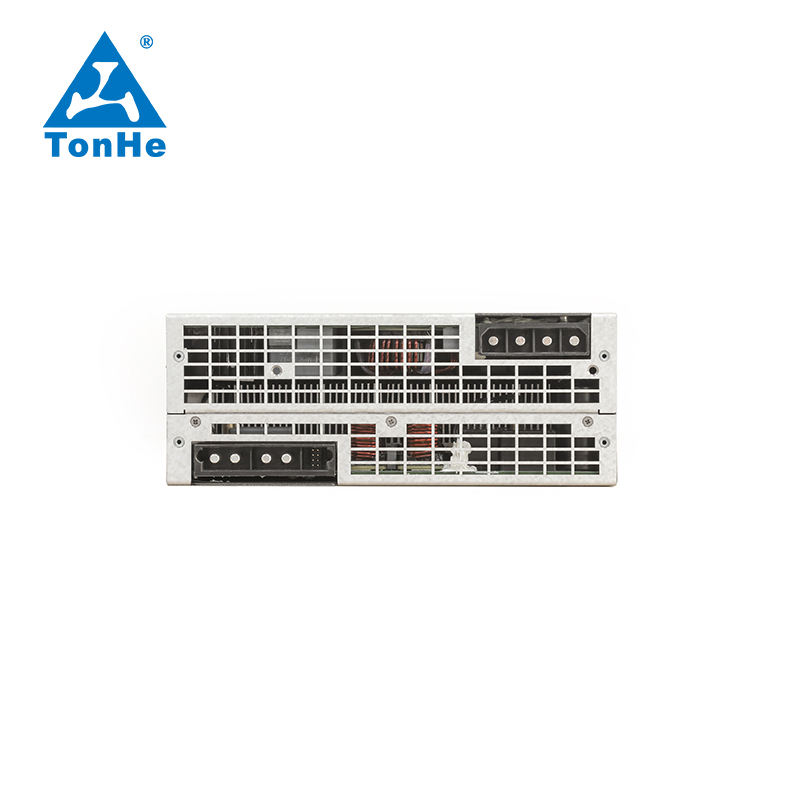

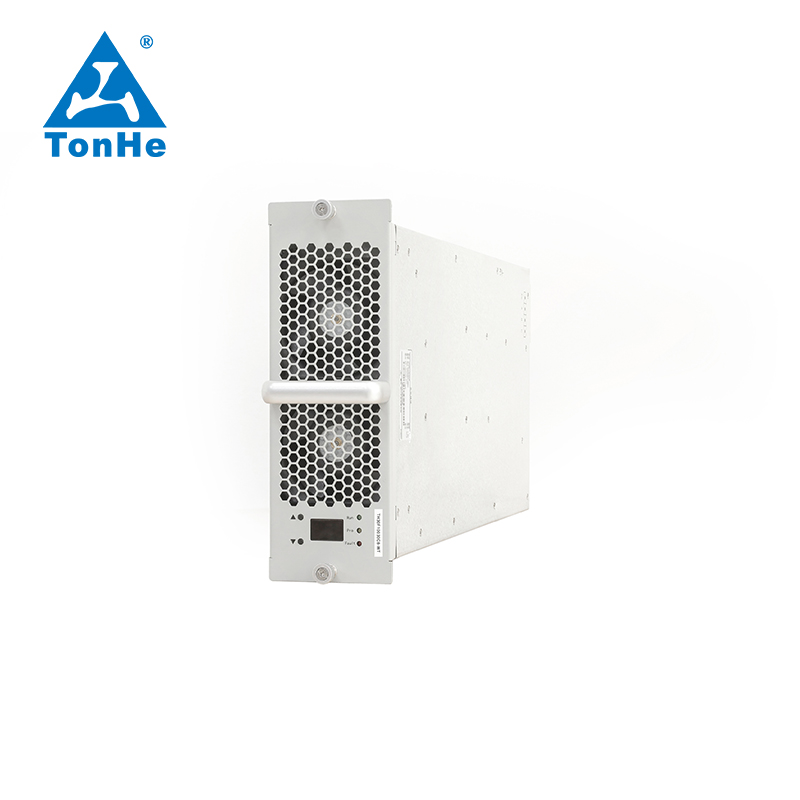

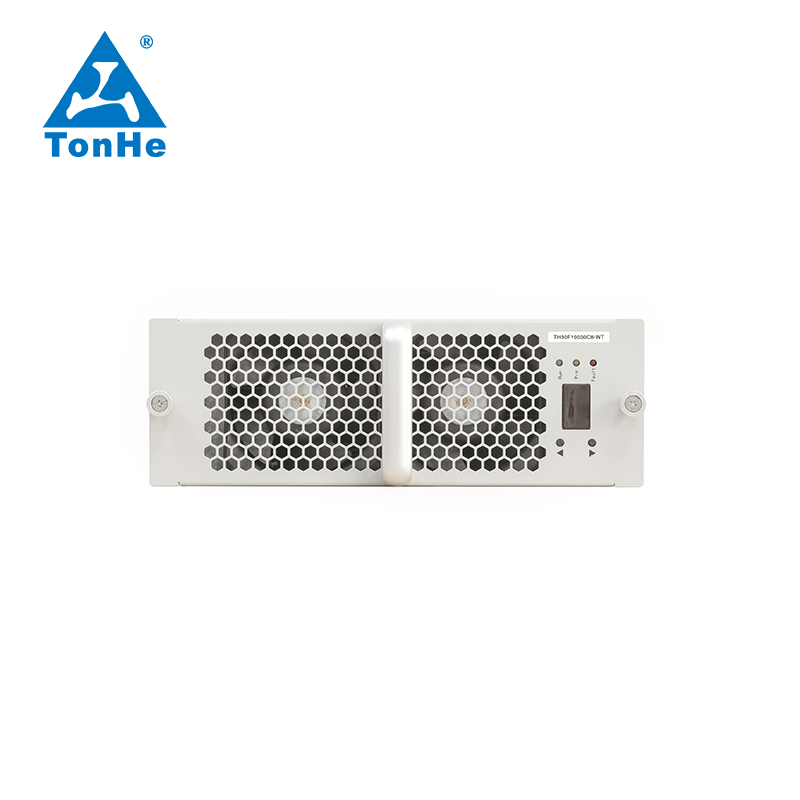

TH30F10030C8-WT est un module AC/DC à haut rendement et haute densité de puissance spécialement développé par la société Tonhe pour les stations de recharge EV.Ce produit est une entrée de système triphasé à quatre fils (triphasé + PE), prend en charge l'entrée de tension 285VAC-475VAC et la puissance maximale est de 30KW (la plage de puissance constante maximale est de 300 ~ 1000VDC).Le module de charge communique avec le moniteur principal via le bus CAN, réalise le paramétrage du module de charge via la communication avec le moniteur principal, collecte les paramètres de fonctionnement du module de charge et contrôle l'état de fonctionnement du module de charge.
État de disponibilité:
Quantité:
  • TH30F10030C8-WT

  • Tonhe

  • 8504409999

Brève introduction des modules de suralimentation 30kw pour véhicules électriques TH30F10030C8 DC 1000v

TH30F10030C8-WT est un module AC/DC à haut rendement et haute densité de puissance spécialement développé par la société Tonhe pour les stations de recharge EV.Ce produit est une entrée de système triphasé à quatre fils (triphasé + PE), prend en charge l'entrée de tension 285VAC-475VAC et la puissance maximale est de 30KW (la plage de puissance constante maximale est de 300 ~ 1000VDC).Le module de charge communique avec le moniteur principal via le bus CAN, réalise le paramétrage du module de charge via la communication avec le moniteur principal, collecte les paramètres de fonctionnement du module de charge et contrôle l'état de fonctionnement du module de charge.

Avantages

Large plage de puissance constante de sortie : 300-1 000 VCC Consommation d'énergie en veille ultra-faible : <10 W Distorsion harmonique totale ultra-faible : ≤5 % Température de fonctionnement ultra-large : -40℃-75℃ Efficacité de conversion élevée : efficacité maximale ≥ 96 %

Performances paramétriques

module de super recharge ev

module de super recharge ev

module de super recharge ev

Courbe des caractéristiques de sortie Courbe de limite de puissance d'entrée Courbe de limite de puissance à température ambiante

Numéro de modèle. TH30F10030C8-WT
Entrée CA Tension d'entrée Tension nominale 380 V CA, triphasé (pas de ligne centrale), plage de fonctionnement 285-475 V CA
Fréquence d'entrée 50 ± 5 Hz
Facteur de puissance d'entrée ≥0,99
Protection contre les surtensions d'entrée 487 ± 10 V CA
Protection contre les sous-tensions d'entrée 270 ± 10 V CA
Sortie CC Puissance de sortie nominale 30 kW
Plage de tension de sortie 50-1000 Vcc
Plage de courant de sortie 0,5-100A
Plage de puissance constante de sortie Lorsque la tension de sortie est de 300 à 1 000 Vdc, une puissance constante de 20 kW sera produite.
Efficacité maximale ≥96%
Heure de démarrage progressif 3-8s
Protection de court circuit Protection contre l'auto-retour
Précision de régulation de tension ≤±0,5 %
THD ≤5%
Précision de la réglementation actuelle ≤±1%
Déséquilibre de partage actuel ≤±5%
Environnement opérationnel Température de travail -40 ℃ ~ + 75 ℃
Humidité relative ≤ ± 95 % sans condensation
Altitude ≤2 000 m, déclassement au-dessus de 2 000 m
caractéristiques du produit Méthode de refroidissement Refroidissement par ventilateur
Consommation d'énergie en veille <10W
Protocole de communication PEUT
Paramétrage de l'adresse Affichage de l'écran numérique, fonctionnement des touches
Dimensions des modules 460*218*84mm (L*L*H)
Poids ≤13kg
MTBF 500 000 heures

Centre de production

Tonhe Technology a passé le système de gestion de la qualité ISO9001, la certification du système de gestion de la qualité automobile IATF16949, le centre de fabrication dispose de 2 lignes d'assemblage SMT entièrement automatiques, d'un instrument d'impression et d'inspection automatique de la pâte à souder, d'une ligne d'assemblage de soudage à la vague enfichable, d'une ligne de pulvérisation automatique à trois protections, ligne de détection du vieillissement, technologie de pointe, installations de support complètes, assurance qualité parfaite, production annuelle de plus de 500 000 unités de modules de charge, d'ici au monde après plus de 50 processus de production.

module de recharge pour véhicules électriques

module de recharge pour véhicules électriques

Centre d'essais

Tonhe Technology possède un laboratoire CEM de première classe, certifié à la fois par le CNAS (China National Accreditation for Conformity Assessment) et par DiLAC (National Defence Science, Technology and Industry Laboratory Accreditation Committee).

test du module de charge

laboratoire de test du module d'alimentation de charge

La chambre EMC semi-anéchoïque standard de 3 m de classe mondiale est conçue et construite par FRANKONIA en Allemagne, elle peut être utilisée pour les tests d'émission rayonnée et d'immunité rayonnée des équipements de technologie de l'information, des chargeurs, des équipements d'alimentation électrique, des équipements médicaux industriels et des pièces et composants électroniques automobiles.

test du module de charge

test de chargeur ev

Charge électrique Chroma, source CA ;Analyseur de puissance haute performance Yokogawa WT1800 ;Multimètre numérique de bureau Fluke 8808A à 5,5 chiffres ;Chambre d'essai de température et d'humidité de -60 ℃ à + 150 ℃. Équipé de 2 alimentations stables CA de 300 kVA, de 2 ensembles de charge CC de 200 kW, d'une chambre de test de température et d'humidité de 17㎡, un test du système de chargeur peut être effectué.

test de chargeur ev

test de chargeur ev

Le système de test AXOS8 intègre les tests de surtension, EFT et DIP en un seul, ce qui est pratique et fiable ! Un laboratoire d'immunité transitoire de première classe est construit par HAEFELY en Suisse.

Vitrine des certificats

certificat de module de charge ev

Emballage et expédition

expédition du chargeur ev

FAQ

1 Que sont les modules du protocole de communication ?

Pour nos modules de charge EV, le protocole de communication est CAN et le débit en bauds CAN est de 125 Ko, le niveau de tension CAN est de 5 V.

2. Les modules prennent-ils en charge le remplissage de colle ?

Oui, tous les modules de la série peuvent prendre en charge le remplissage de colle.

3. Quelles sont les exigences relatives à la méthode d'installation du module de charge ?

Le module de charge peut être installé horizontalement, sur le côté ou à l'envers.Si une installation à l'envers est utilisée, veuillez contacter notre société pour personnaliser le panneau avant sans poignée.

4. Comment gérez-vous les expéditions ?

1) Pour les petites commandes, nous envoyons les marchandises par FedEx, DHL, UPS, service express porte à porte.

2) Pour les expéditions importantes, nous expédions les marchandises par voie maritime ou aérienne dans des conteneurs.

Ps.il est fortement recommandé de déléguer à vos propres transitaires le soin de gérer les expéditions et FOB Shijiazhuang est largement adopté par nos clients.

5. Quel est votre délai de livraison ?

Ventes directes d'usine et nous pourrions offrir un délai de livraison court.Normalement, nous avons besoin d'une quantité d'environ 7 jours d'au moins 10 pièces.Et les échantillons en stock et ne vous inquiétez pas.Pour les commandes en grande quantité et les commandes personnalisées, le délai d'expédition sera un peu plus long, nous avons besoin de 35 jours à coordonner avec notre atelier pour donner un délai précis à nos clients.

6. Quelle est votre condition de paiement ?

Notre condition standard est une avance de 100 % TT avec commande.Cependant, il est négociable sous condition de coopération stratégique à long terme, il y aura 50 % à l'avance et 50 % avant la livraison, ou 30 % au début et 70 % lorsque les marchandises seront prêtes, tous les détails et nous pourrions les négocier selon l'avancement de votre projet.

7. Quels sont vos services personnalisés ?

Les solutions OEM et ODM pourraient être disponibles, nous pourrions écrire le nom de votre entreprise, le logo et le numéro de modèle sur la plaque signalétique, ainsi que la couleur et la forme, vous pouvez également envoyer vos besoins et nous proposons la solution.

8. Quelle est la durée de la garantie ?

La garantie standard est de 12 mois à compter de la réception de l'expédition.

9.Pouvez-vous fournir un service après-vente ?

Nous pouvons fournir un service après-vente en ligne et sur site en fonction du contrat respectif et des conditions réelles.Compte tenu du projet, nous promettons un système de réponse 24 heures sur 24.

10. Quelles certifications avez-vous obtenues pour votre entreprise et vos produits ?

La certification du système de gestion de la qualité automobile ISO9001, IATF16949 et la double certification logicielle ;CE, TUV, etc. Pour l'instant, nos modules de charge et chargeurs EV ont été exportés vers des pays d'outre-mer, notamment l'Australie, la Russie, l'Allemagne, l'Italie, la Turquie, l'Inde, la Pologne, la Thaïlande, Singapour, le Vietnam, le Brésil, la Colombie, etc.

Certificats

Certificats de qualification des modules de recharge pour véhicules électriques intelligents

Cas de modules de suralimentation 30kw pour véhicules électriques DC 1000v

Les modules de 30 kW pourraient être utilisés dans les chargeurs EV résidentiels, les points de recharge publics et principalement pour les chargeurs rapides EV, les stations de chargeur EV de type 2.Et il peut répondre au chargement de plusieurs modèles, camionnettes, fourgonnettes, SUV et voitures.
