G16/G17

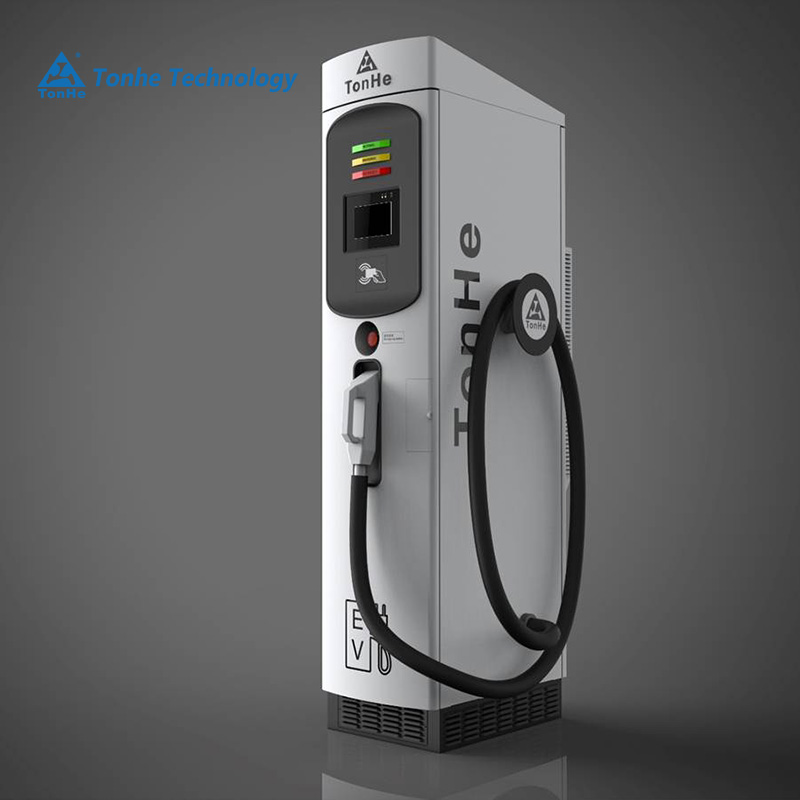

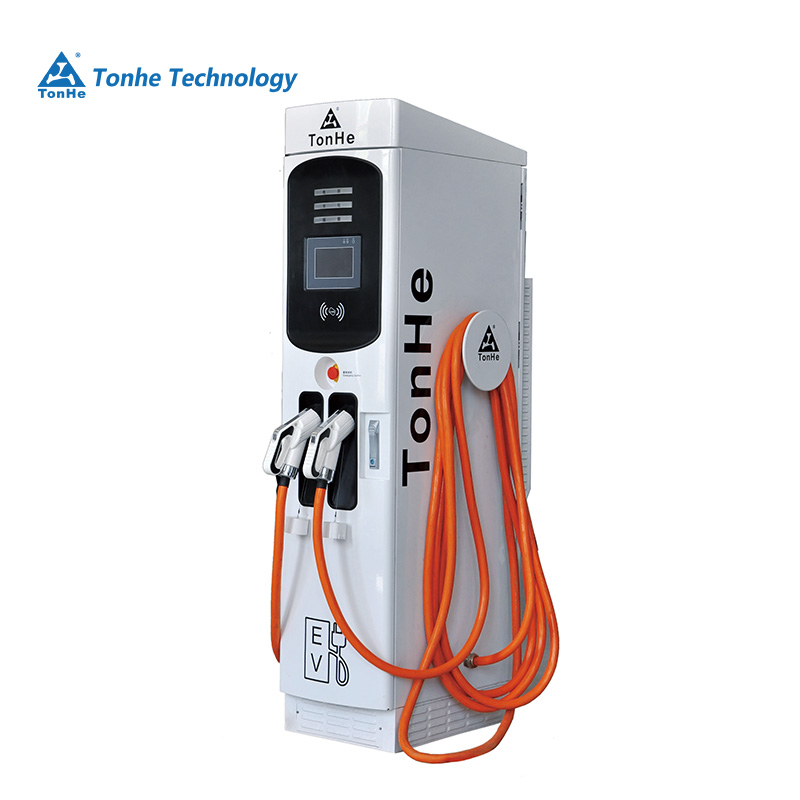

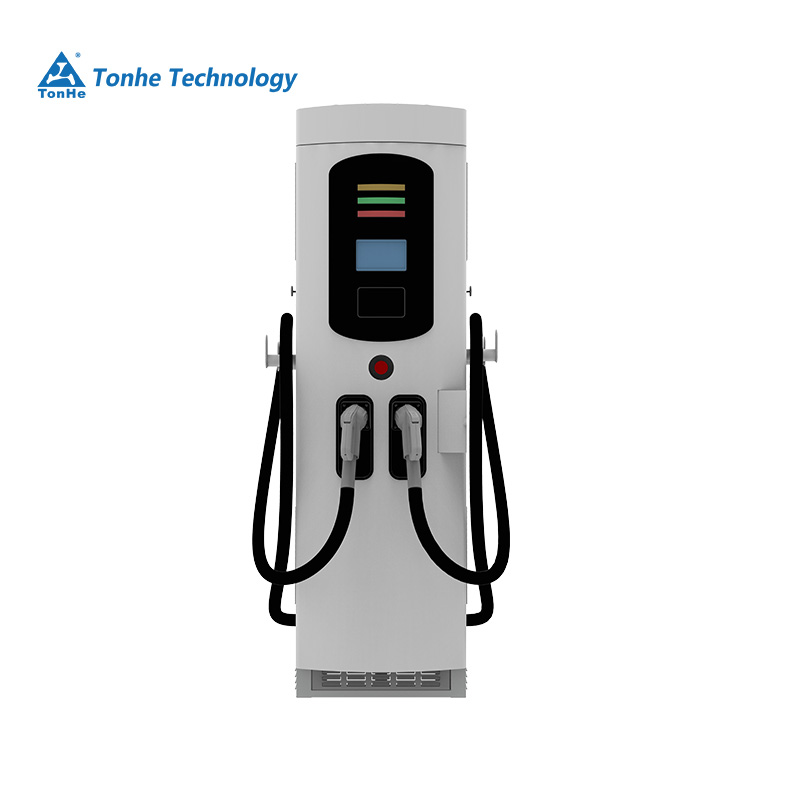

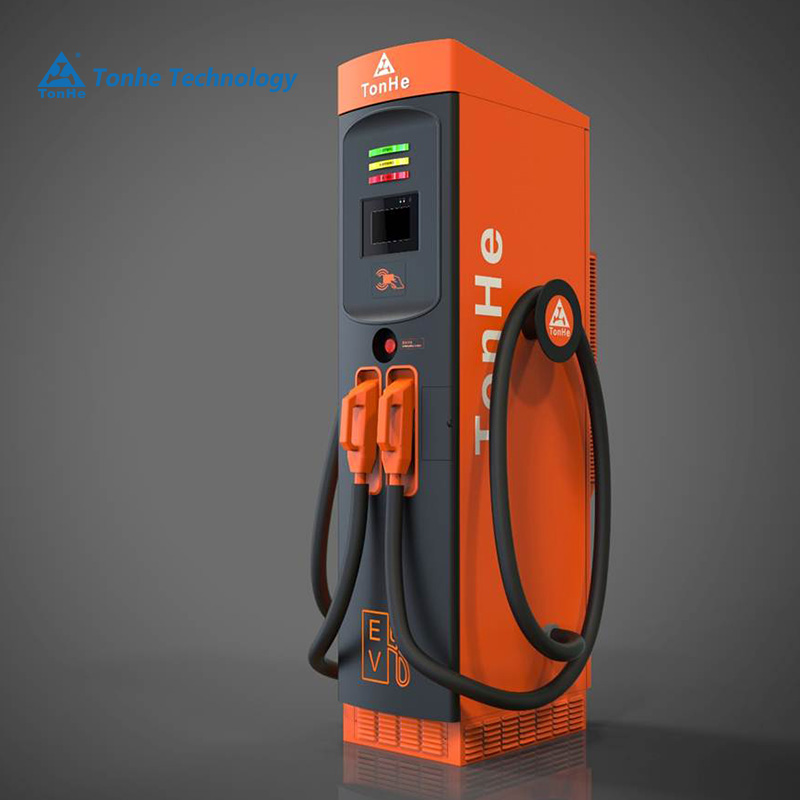

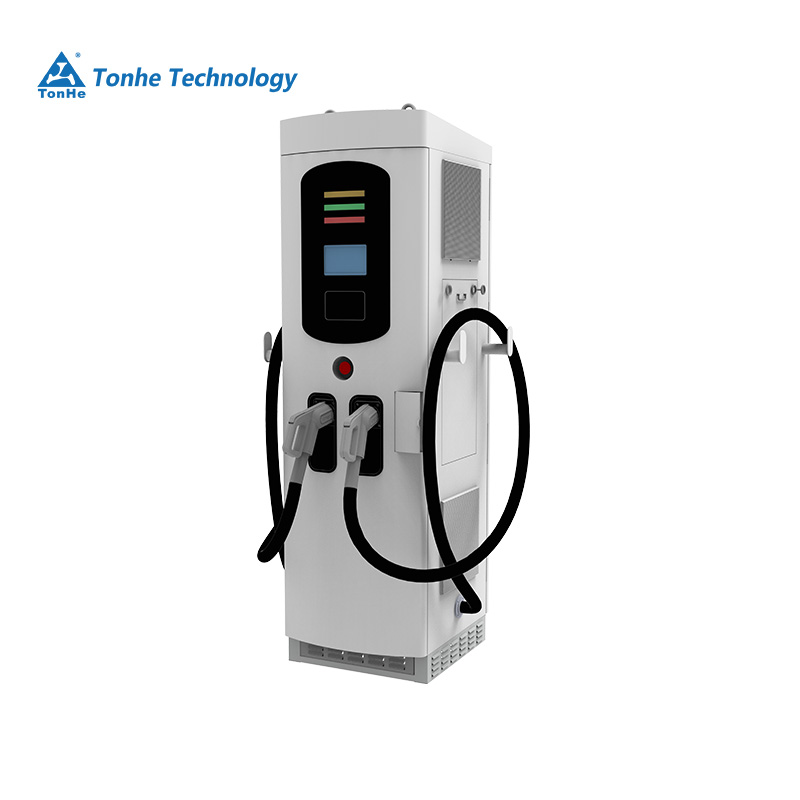

Ce produit est un 60kW-120kW avec une pile de chargement à deux pistolets, principalement utilisé dans le véhicule électrique standard européen et dans le chargement quotidien standard des véhicules électriques.Produits avec protection de charge, chargement par balayage, numérisation, paiement mobile, surveillance du réseau, mise à niveau à distance et autres fonctions.Ce produit adopte les principes du design industriel, facile à installer, rapide à déployer et présente la conception innovante suivante :
1) La consommation d'énergie en veille de l'appareil est faible et le module de charge est automatiquement alimenté lorsqu'aucune voiture n'est chargée.
2) Le contrôle à double boucle de type tension résonante, leader de l'industrie, de la technologie d'alimentation à découpage résonante et de la technologie de correction du facteur de puissance moyen triphasé et triphasé.
3) Le niveau de protection IP54 de l'ensemble de la machine, avec de bonnes performances contre la poussière et l'étanchéité, peut être utilisé et entretenu en toute sécurité à l'extérieur.
4) L'appareil suit strictement le principe de conception modulaire, avec des fonctions filaires ou sans fil des interfaces Ethernet 10 M/100 M et du routeur sans fil 3G/4G.La taille globale est petite, légère, haute efficacité, haute fiabilité et autres avantages.
Produit Avantages
Puissance constante de 200 à 1 000 V CC
| Modèle | THGZQW-60/80/100/120/140/160/180/200 kW |
|---|---|
| Phases/Lignes | 3 phases+neutre+PE |
| Tension | 380 VCA ± 20 % |
| Fréquence | 50 Hz ± 10 % |
| Pouvoir | 60 80 100 120 140 160 180 200 |
| Volatilité | 200-1000 VCC |
| Courant (max.) | CCS 2 200A,CHAdeMO 125A,GB/T 250A |
| Longueur du câble | 5m |
| Connecteur | CCS 2 ou CHAdeMO ou GB/T, jusqu'à 2 pistolets de chargement |
| Facteur de puissance | ≥0,99 |
| Valeur THD | ≤5% |
| Précision de tension stable | ≤±0,5 % |
| Précision actuelle stable | ≤±1% |
| Efficacité | ≥96 % à la puissance de sortie nominale |
| Matériau du boîtier | Acier galvanisé |
| Méthode d'installation | Support au sol |
| Indicateur LED | 7 pouces |
| Bouton d'arrêt d'urgence | Type à tête de champignon |
| Mode de paiement | CARTE RFID |
| Externe | Ethernet et 3G/4G |
| Protocole de communication | OCPP1.6J |
| Température de fonctionnement | -30ºC-+55ºC |
| Altitude de travail | ≤2000M |
| Site de candidature | Intérieur extérieur |
| Méthode de refroidissement | Refroidissement par air pulsé |
| Protections multiples | Surintensité, sous-intensité, surtension, courant résiduel, protection contre les surtensions, court-circuit, défaut de terre en entrée et en sortie, inversion de phase d'entrée, arrêt d'urgence avec alarme, surchauffe, protection contre les chocs électriques. |
| garantie | 1 an |
| Dimension du produit | 550*650*1950mm (L*P*H) 550*800*1950mm (L*P*H) |
| Poids net | 180KG |
| Emballage externe | Caisse en bois |
Centre de production
Tonhe Technology a passé le système de gestion de la qualité ISO9001, la certification du système de gestion de la qualité automobile IATF16949, le centre de fabrication dispose de 2 lignes d'assemblage SMT entièrement automatiques, d'un instrument d'impression et d'inspection automatique de la pâte à souder, d'une ligne d'assemblage de soudage à la vague enfichable, d'une ligne de pulvérisation automatique à trois protections, ligne de détection du vieillissement, technologie de pointe, installations de support complètes, assurance qualité parfaite, production annuelle de plus de 500 000 unités de modules de charge, d'ici au monde après plus de 50 processus de production.
Centre d'essais
Tonhe Technology possède un laboratoire CEM de première classe, certifié à la fois par le CNAS (China National Accreditation for Conformity Assessment) et par DiLAC (National Defence Science, Technology and Industry Laboratory Accreditation Committee).
|
|
| La chambre EMC semi-anéchoïque standard de 3 m de classe mondiale est conçue et construite par FRANKONIA en Allemagne, elle peut être utilisée pour les tests d'émission rayonnée et d'immunité rayonnée des équipements de technologie de l'information, des chargeurs, des équipements d'alimentation électrique, des équipements médicaux industriels et des pièces et composants électroniques automobiles. | |
|
|
| Charge électrique Chroma, source CA ;Analyseur de puissance haute performance Yokogawa WT1800 ;Multimètre numérique de bureau Fluke 8808A à 5,5 chiffres ;Chambre d'essai de température et d'humidité de -60 ℃ à + 150 ℃. | Équipé de 2 alimentations stables CA de 300 kVA, de 2 ensembles de charge CC de 200 kW, d'une chambre de test de température et d'humidité de 17㎡, un test du système de chargeur peut être effectué. |
|
|
| Le système de test AXOS8 intègre les tests de surtension, EFT et DIP en un seul, ce qui est pratique et fiable ! | Un laboratoire d'immunité transitoire de première classe est construit par HAEFELY en Suisse. |
Vitrine des certificats
Emballage et expédition
FAQ
1 Que sont les modules du protocole de communication ?
Pour nos modules de charge EV, le protocole de communication est CAN et le débit en bauds CAN est de 125 Ko, le niveau de tension CAN est de 5 V.
2. Les modules prennent-ils en charge le remplissage de colle ?
Oui, tous les modules de la série peuvent prendre en charge le remplissage de colle.
3. Quelles sont les exigences relatives à la méthode d'installation du module de charge ?
Le module de charge peut être installé horizontalement, sur le côté ou à l'envers.Si une installation à l'envers est utilisée, veuillez contacter notre société pour personnaliser le panneau avant sans poignée.
4. Comment gérez-vous les expéditions ?
1) Pour les petites commandes, nous envoyons les marchandises par FedEx, DHL, UPS, service express porte à porte.
2) Pour les expéditions importantes, nous expédions les marchandises par voie maritime ou aérienne dans des conteneurs.
Ps.il est fortement recommandé de déléguer à vos propres transitaires le soin de gérer les expéditions et FOB Shijiazhuang est largement adopté par nos clients.
5. Quel est votre délai de livraison ?
Ventes directes d'usine et nous pourrions offrir un délai de livraison court.Normalement, nous avons besoin d'une quantité d'environ 7 jours d'au moins 10 pièces.Et les échantillons en stock et ne vous inquiétez pas.Pour les commandes en grande quantité et les commandes personnalisées, le délai d'expédition sera un peu plus long, nous avons besoin de 35 jours à coordonner avec notre atelier pour donner un délai précis à nos clients.
6. Quelle est votre condition de paiement ?
Notre condition standard est une avance de 100 % TT avec commande.Cependant, il est négociable sous condition de coopération stratégique à long terme, il y aura 50 % à l'avance et 50 % avant la livraison, ou 30 % au début et 70 % lorsque les marchandises seront prêtes, tous les détails et nous pourrions les négocier selon l'avancement de votre projet.
7. Quels sont vos services personnalisés ?
Les solutions OEM et ODM pourraient être disponibles, nous pourrions écrire le nom de votre entreprise, le logo et le numéro de modèle sur la plaque signalétique, ainsi que la couleur et la forme, vous pouvez également envoyer vos besoins et nous proposons la solution.
8. Quelle est la durée de la garantie ?
La garantie standard est de 12 mois à compter de la réception de l'expédition.
9.Pouvez-vous fournir un service après-vente ?
Nous pouvons fournir un service après-vente en ligne et sur site en fonction du contrat respectif et des conditions réelles.Compte tenu du projet, nous promettons un système de réponse 24 heures sur 24.
10. Quelles certifications avez-vous obtenues pour votre entreprise et vos produits ?
La certification du système de gestion de la qualité automobile ISO9001, IATF16949 et la double certification logicielle ;CE, TUV, etc. Pour l'instant, nos modules de charge et chargeurs EV ont été exportés vers des pays d'outre-mer, notamment l'Australie, la Russie, l'Allemagne, l'Italie, la Turquie, l'Inde, la Pologne, la Thaïlande, Singapour, le Vietnam, le Brésil, la Colombie, etc.
